高耐压差压控制器

        控制器采用膜片式传感器,适用于空气、气体等中性气体和润滑油、轻燃油等液体介质。控制器的差压设定值可调,调节范围0.012-7Mpa。

单刀双掷微动开关作用过程:
        接线端1-3:压力上升至上切换值时接通。
        接线端1-2:压力上升至上切换值时断开。


◇ 主要技术性能:
   环境温度:-25~80℃
   介质温度:0~80℃

外壳防护等级:IP65
   重复性误差:1.5%


抗震性能:10m/s2
触点容量:AC 220V 6A 600W(阻性)
安装位置:H(高压腔)接口垂直向下
          (允许倾斜15o

◇ 规  格:
  切换差不可调
设定值
调节范围 Mpa
(Kpa
切换差
Mpa
最大
工作压力
Mpa
开关切换次数
次/分
压力传感器材料
接口
内螺纹
外形尺寸
外壳
膜片
(12……55)
7
2.5
10
黄铜
聚酰
亚胺
G1/4"
01
0.02……0.35
10
0.03……0.1
17
3.4
1Cr18Ni9Ti
不锈钢
02
0.03……0.4
17
0.03……0.7
21
0.06……0.2
21
7
0.1……1
25
0.1……0.4
3
0.24……2.6
50
0.4……1.0
140
14
0.7……7.0

◇ 设定值的调整:
    在高压(H)接口处输入高压源,在低压(L)接口处输入低压源。
    [例]:选用差压设定值调节范围为0.020.35Mpa的控制器,要求将压力上升至0.2Mpa(上切换值)发出报警信号,其操作步骤如下:
    1. 将控制器的高压接口旋入压力校验台,并使开关接线座接上信号源。
    2. 将压力上升至0.2Mpa,此值可从标准压力计中读出。
    3. 以19mm六角螺钉扳手调整设定值调节螺钉,使差压设定值增大,0.2Mpa附近切换。
    4. 改变压力值,使压力在0.2Mpa上下来回变化,检验开关触点的上切换值是否是0.2Mpa,此时下切换值应是0.2Mpa减去切换差(0.01Mpa左右),等于0.19Mpa左右。
    5. 在高压端、低压端同时输入高、低压信号,观察其差压是否为0.2Mpa(若用户受调试设备的限制,此步骤可免做)。

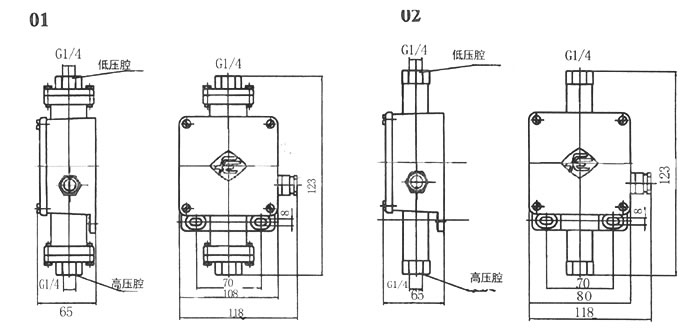

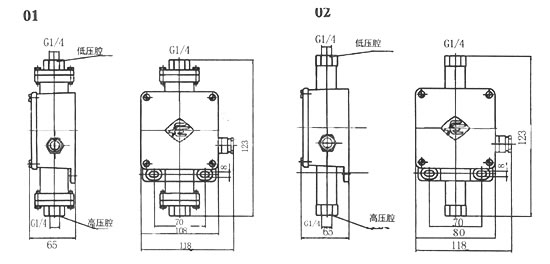

◇ 外形尺寸:                                                                               单位:mm

◇ 选用和安装:
     ● 通断电流不能大于额定值(当触点动作频繁时,最好不超过额定值的60%)。。
     ● 安装在室外时,应给予足够的防护,以免受腐蚀性气体、剧烈变化的环境温度、太阳辐射、水渗入等。
     ● 对有压力峰值及脉冲压力的介质,可安装阻尼器以消除脉冲干扰。
     ● 安装压力接口时,应夹持控制器接口的外六角接口处,防止控制器壳体与高、低接头发生松动,影响控制器性能。
     ● 高低压接口不能接反,否则控制器不动作。
