温度控制器

        控制器采用温包型传感器。可用于中性介质。控制器的设定值可调,调节范围-20+70℃。

单刀双掷微动开关作用过程:
  接线端1-3:温度上升至上切换值时接通。
  接线端1-2:温度上升至上切换值时端开。


◇ 主要技术性能:

开关元件:微动开关
   环境温度:-25℃~最大允许温度(见表)
   外壳防护等级:IP65(符合KIN40050 与GB4208 中IP65 相当)
   抗振性能:D540/7T:40m/s2, D540/7TK:20m/s2
   重复性误差:≤3%
   触点容量:AC 220V 6A(阻性)

◇ 规  格:
  切换差不可调
型 号
设定值调节范围
切换差不大于
最大允许温度

重量
kg
外形尺寸
图号
订货目录
编 号
设定值范围下限 ℃
设定值范围上限 ℃
D540/7T
-20……+30
0……50
20……70
3
1.5
2.0
1.5
1.5
1.5
+40
+65
+85
0.8
0.8
0.8
01
01
01
0891100
0891200
0891300
  切换差可调
型 号
设定值调节范围
切换差不大于
最大允许温度

重量
kg
外形尺寸
图号
订货目录
编 号
设定值范围下限 ℃
设定值范围上限 ℃
D540/7T
-20……+30
0……50
20……70
4.5…20
3.0…20
3.5…20
2.0…8
2.0…8
2.0…8
+40
+65
+85
0.85
0.85
0.85
01
01
01
0890100
0890200
0890300
  切换差不可调(小切换差)
型 号
设定值调节范围
切换差不大于
最大允许温度

重量
kg
外形尺寸
图号
订货目录
编 号
设定值范围下限 ℃
设定值范围上限 ℃
D540/7TK
-20……+30
0……50
20……70
2.0
1.2
1.7
1.2
1.2
1.2
+40
+65
+85
0.8
0.8
0.8
01
01
01
0891107
0891207
0891307

◇ 设定值的调整:
   设定应在恒温槽内进行,温包应全部浸入槽内介质,升温、降温速度不能大于0.5℃/分钟。
1、不可调切换差的控制器设定值调整步骤,举例说明如下:

    [例1]:选用订货号为0891200的控制器,要求将温度上升至25℃(上切换值)发出触点信号,具体步骤参见1.11.5(如图一所示):
    1.1 松开锁紧器,将产品温包浸入恒温槽内。
    1.2 打开盖板,将电缆穿过电缆接口接入端子板中,电缆另一头接上万用表。
    1.3 将温度加至25℃,此值可从标准温度计中读出。
    1.4 顺时针旋动设定值调节螺杆,使设定值由大变小,直至开关触点在25℃处切换。
    1.5 旋紧锁紧器,调节恒温槽内的温度,使温度在25℃上下来回变化,检验温度上升时,触点的切换值是否是25℃,此值即为要设定的上切换值。其对应的下切换值应是25℃减去切换差1.5℃(左右),即为23.5℃(左右)。
    [例2]:选用订货号为0891300的控制器,要求将温度下降至50℃(下切换值)发出触点信号,其具体步骤参见1.61.10:
    1.6 同1.1。
    1.7 同1.2。
    1.8 将温度加至50℃,此值可从标准温度计中读出。
    1.9 逆时针旋动设定值调节螺杆,使设定值由小变大,直至开关触点在50℃时切换。
    1.10 旋紧锁紧器,调节恒温槽内的温度,使温度在50℃上下来回变化,检验温度下降时触点的切换值是否是50℃,此值即为要设定的下切换值。其对应的上切换值应是50℃加上切换差1.7℃(左右),即为51.7℃(左右)。
2、可调切换差的控制器设定值调整步骤,举例说明如下:
    [例3]:选用订货号为0890200的控制器,要求将温度上升至30℃发出触点信号,温度下降至25℃时触点返回(如图二所示):
    2.1 同1.1。
    2.2 同1.2
    2.3 将温度加至25℃,此值可从标准温度计中读出。
    2.4 先调下切换值,逆时针旋动设定值调节螺杆,直至开关触点在30℃处切换。
    2.5 再逆时针旋动切换差调节螺杆,使切换差从最小开始增大,直至温度上升至30℃触点动作。
    2.6 旋紧锁紧器,调节温度值在大于25~30℃范围内来回变化,检验温度上升时,触点的切换值是否是30℃,此值即为要设定的上切换值,检验温度下降时,触点的切换值是否是25℃,此值即为要设定的下切换值。

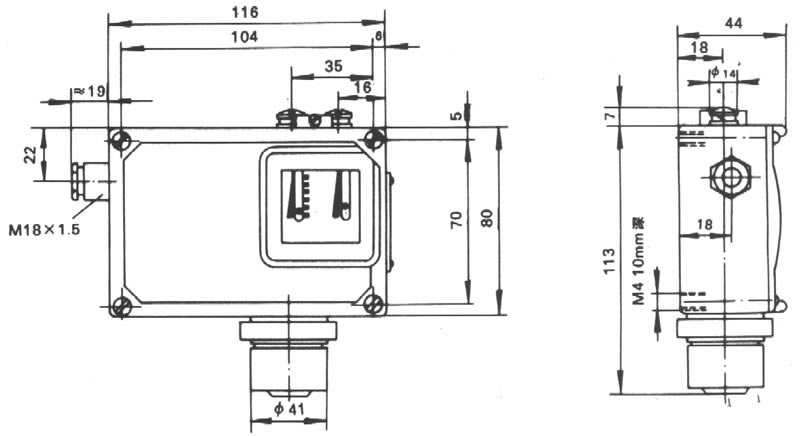

◇ 外形及安装尺寸: ◇ 附件:可选用附件目录编号:0574772
7T型安装支架 (支架2件,螺钉4只)
订货目录编号: 0574772

◇ 选用和安装:
     ● 选用控制器,最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20%-80%。
     ● 控制器若要安装在室外时,应给予足够的防护,以免受环境温度的剧烈变化,阳光直接辐射,腐蚀性气体或水的渗入。
     ● 安装电缆时,应选择合适的电缆外径,并将电缆引入处的压紧螺母拧紧,以免电缆松动,并防止水和灰尘的渗入。
     ● 通断电流不能大于额定值。
     ● 安装(或拆卸)控制器时,绝对防止传感器与开关壳体发生相对转动。(如右图所示)
